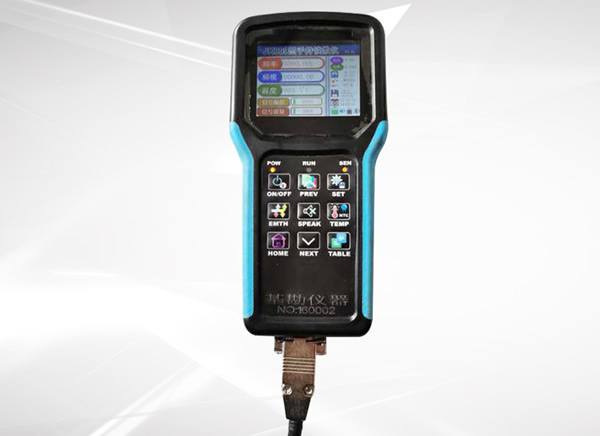

JK-809F智能振弦手持仪是我公司针对振弦型传感器开发出的智能手持仪器。本系统采用模块化设计，充分利用现代微电子技术将各功能模块高度集成，采用触摸屏控制技术，可靠性好、操作方便。

 并配套研发出一线制温度采集和工程信息存储模块，模块在传输距离≤600米范围内工作稳定高效，模块体积小，可方便集成到各种振弦传感器内部，结合单线圈振弦传感器原有2条数据线，共3条数据线可实现振弦值、温度值、工程量、传感器编号的统一采集，彻底改变工程现场人工记录、人工计算工程量缓慢、低效、易出错的工作模式。真正实现了振弦传感器电子化的突破。

JK-809F智能振弦手持仪也可直接采集传统2线制单线圈振弦传感器,适用于各种振弦传感器的采集。

 产品特点

 1、振弦采集范围500~5000Hz

 2、振弦传感器若集成我公司JK-809F单线制芯片即可显示传感器工程量(物理量)、传感器编号、实时温度等信息。

 3、可直接采集传感器的频率、模数。

 4、仪器存储空间大，连续存储250000组数据。

 5、与电脑联机获取存储数据，也可由电脑控制定时采集。

 6、上位机软件集成数据查询、分析、曲线等工程常用功能。

 7、有内部时钟，断电不掉时间。

两线制电子标签传感器DSensor

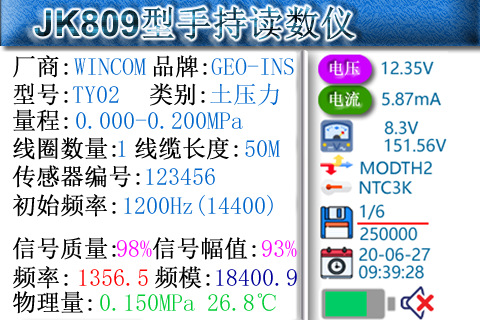

DSensor专门研发的包含有传感器型号和计算参数的一体化传感器，可实时获取传感器型号、类型、量程、初始频率、计算参数等信息，当读数仪检测到电子标签传感器接入时，界面自动切换，显示传感器的基本信息和计算结果，计算结果以物理量形式显示。

红黑线连接振弦线圈，黄色连接电子标签正极，蓝色连接电子标签负极。






5．保存数据

在实时数据显示窗口，短按【存储】按键即可保存当前显示的传感数据。

JK809支持对传感器进行编号的功能，以便在导出数据时区分出某条数据对应哪个传感器。传感器编号需要在保存数据操作前设置，具体方法为：短按【上一个】或者【下一个】按键，屏幕右侧数据存储指示区域会显示传感器编号，如图所示。

：表示本设备共可保存25万条数据，目前已保存了1条数据，当前设置的传感器编号为6。

在数据保存前，还应确认屏幕显示的实时日期、时间是否正确，数据保存时会将时间信息、传感器编号以及屏幕显示的频率、频模、温度、信号质量、电压、电流一并保存为一条数据。

若外接了U盘或者SD卡，保存数据操作会自动将本条数据进行同步存储。

6．历史数据查看

短按【数据表】按键，屏幕会切换到历史数据窗口，按照数据保存的顺序罗列显示所有历史数据，最后保存的数据位于表格顶部。

若已存储的数据条数较多不能一屏显示，可通过短按【上一个】或者【下一个】进行翻页查看。

在历史数据窗口，可通过短按【主页面】按键返回到实时数据窗口。

7．数据导出

与计算机连接导出数据

（1）将JK809的Type-C口连接到计算机USB。

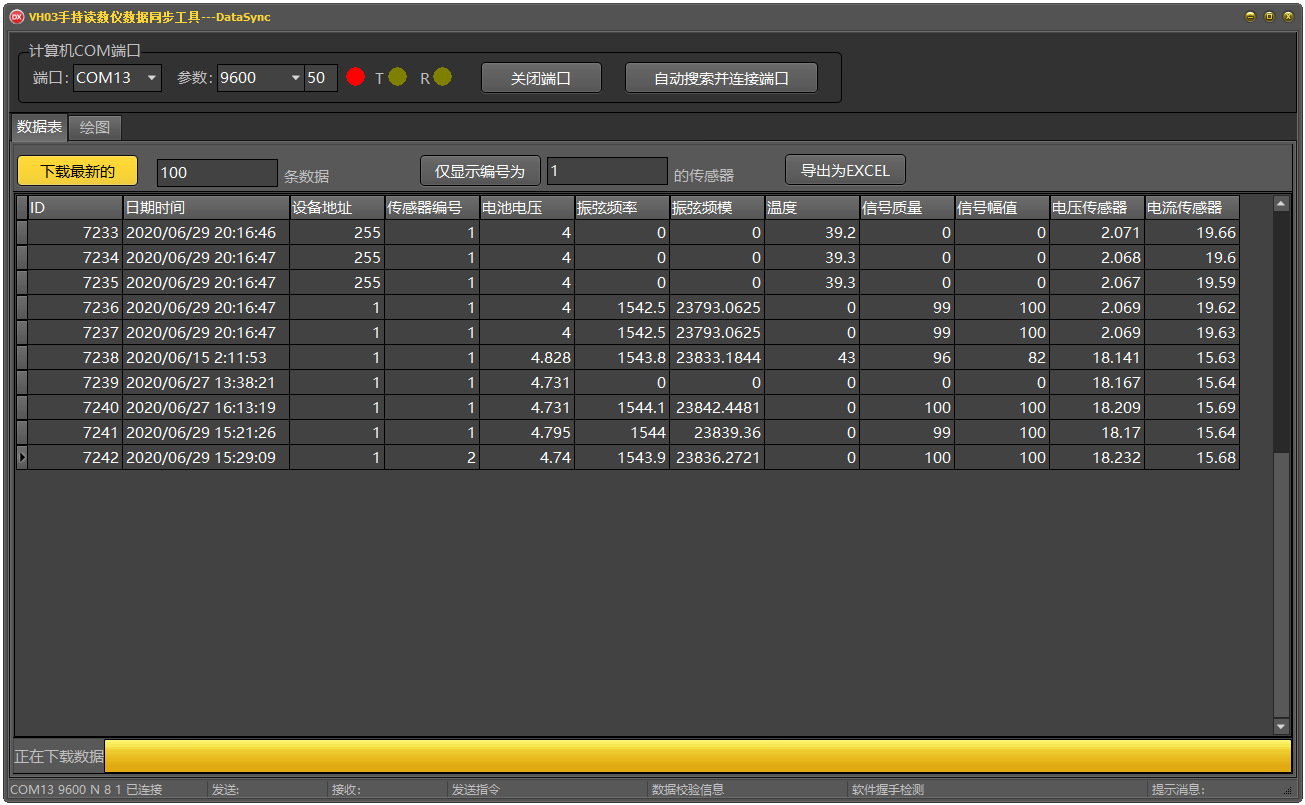

（2）开机，运行专用数据同步工具“JK809DataSync.exe”，如下图所示。

（3）点击【自动搜索并连接端口】按钮，注意窗口左下角显示内容，COMxx已连接表示连接成功。

（4）点击【下载最新的】按钮，下载指定数量的数据到计算机。

注：下载的数据条数可以自由修改。在数据下载完成后，可以点击【仅显示编号为】按钮筛选显示指定编号的传感器数据。

8．删除数据

在历史数据窗口，长按【存储】按键删除设备内存储的所有数据，删除完成后数据表格显示为空。

9．参数修改

参数修改有三种实现方法，快捷键修改、参数修改模式和连接上位机指令修改。

（1）快捷键修改参数：直接短按专用按键实现某些常用参数的修改，如：【激励方法】按键、【温度传感器类型】按键、【提示音开关】按键。（推荐使用此方法）

（2）参数修改模式：在实时数据窗口中，长按【存储】按键，直到右侧区域出现红色文字或者图标，红色显示的内容表示当前可以被修改，此时短按【上一个】或者【下一个】按键即可实现此参数的修改，继续短按【存储】按键可切换到下一参数（另一参数变为红色显示）。当修改完成后，长按【存储】按键，直到红色文字或者图标消失表示已退出参数修改模式。

（3）通过指令修改：上位机通过UART、蓝牙、射频任意一种方式与设备建立连接，向设备发送读取或者修改指令。此方式可修改设备内部任意参数。
