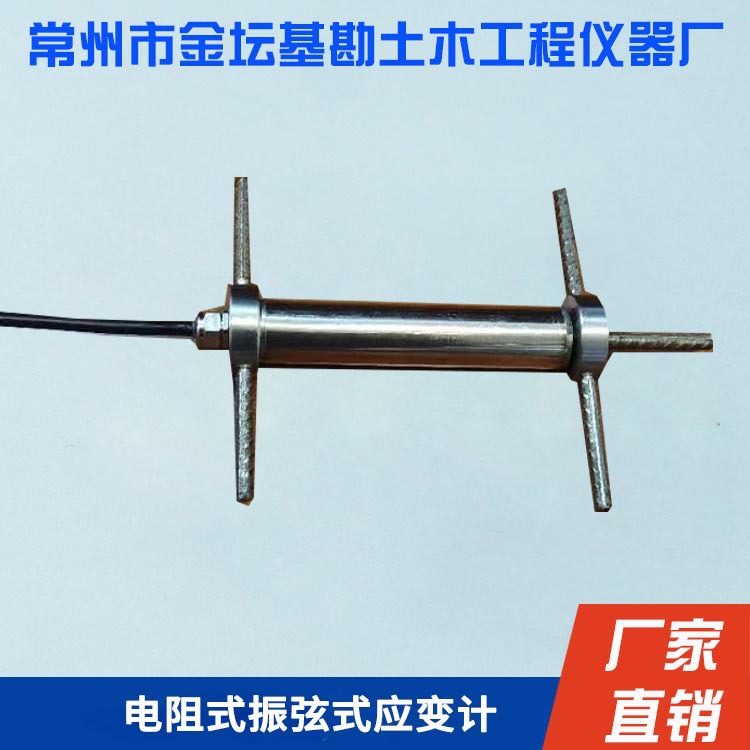

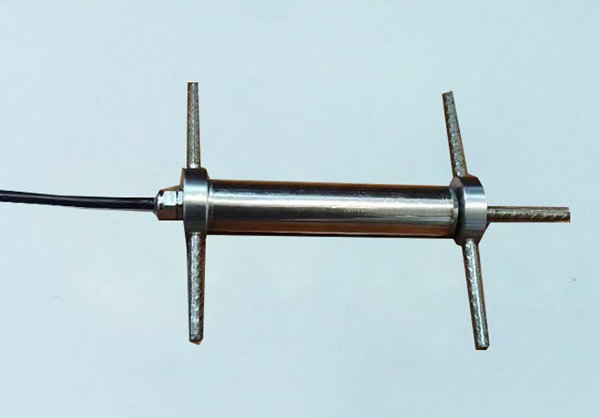

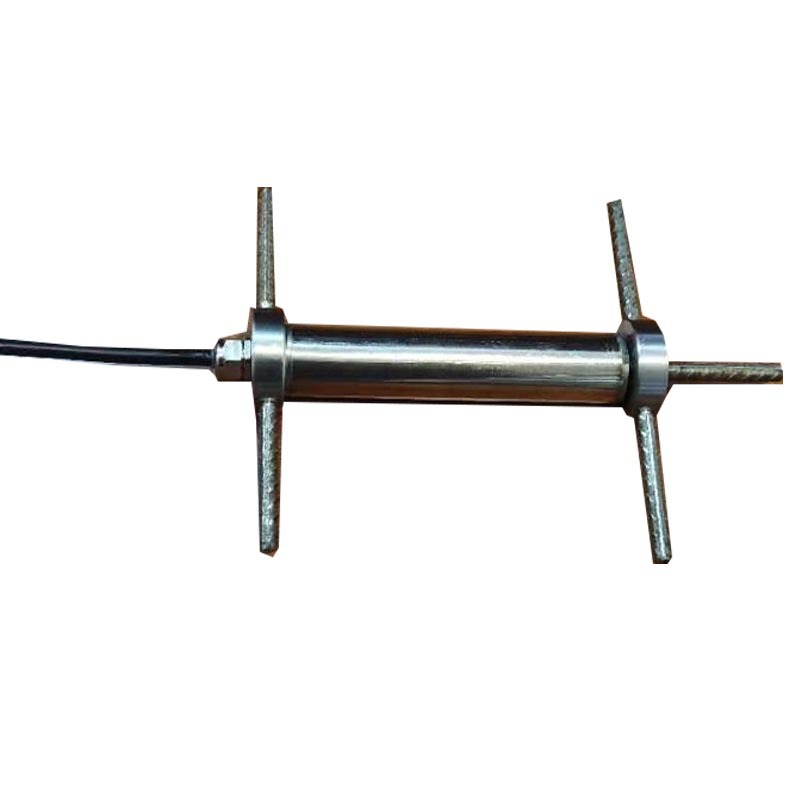

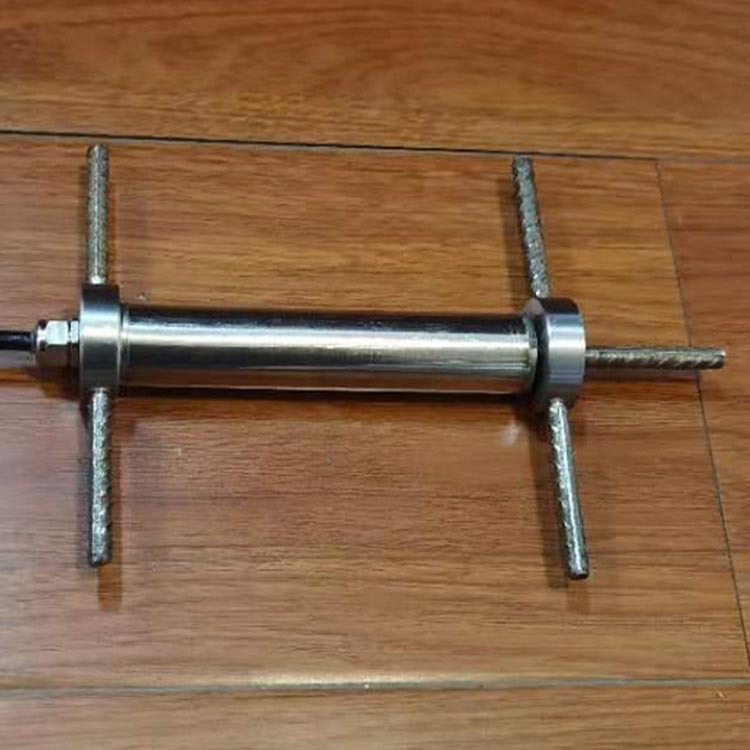

HNY型埋入式应变传感器技术指标

1．标距 (L)         120mm

2. 两端阻挡件       直径6mm  长度50mm 螺纹钢

3. 量程大于        ±3000με

4  分辨率小于         1με

5. 灵敏度系数   举例  S= 15000με/mm（应变方式）

                      S= 0.0015mv/με（传感器方式）

6. 桥路电阻         350Ω

7. 准确度误差       ≤0.2﹪ F·S

8. 绝缘电阻         ＞500 MΩ

9. 耐温             -30--150℃以内

10.接线方法  红 绿 白 黑 对应 +Eg Vi+ -Eg Vi-，屏蔽线接地。

             传感器受压 数据变大，传感器受拉  数据变小。

11．灵敏度 （举例）

① 应变应力采集方式 （方式二）     S = 15000με/mm

计算方法：被测点实际应变=仪器读数（με）÷（L×S）×10⁶

② 桥式传感器采集方式（全桥）S = 0.0015 mv /με

仪器示数就是被测点的实际应变

安装与埋设

应变计由于弹模值很低，显得比较娇嫩、易损坏，使用中切不可使应变计两端头之间相对受力旋转，这样会使仪器防水失效和传动机构损坏。安装时注意编号、方向等。

  沥青中的安装埋设：应变计在沥青中埋设一般用坑式埋设。根据设计要求，确定应变计的安装位置后，在埋设处做埋设坑(槽)，可在先浇沥青中预埋一个与埋坑大小相同的小木箱，沥青初凝时取出，再将应变计埋入坑内。仪器周围的沥青回填时要人工小心填筑，剔除沥青中粒径大于10cm以上的骨料，并用人工分层振捣密实（沥青路面埋入深度大于120mm）。

注意事项

 本仪器应在额定测量范围内工作。

 切忌用力扭转两端，会造成仪器损坏。

 根据现场情况，需要接长电缆时，接头处的防水密封要求严格，用户可参照附录3自行接长。若有困难,出厂前本厂可提供电缆接长服务。
